设备名称：自动平台激光焊接机
生产地址：东莞市长安镇莞长路 198号

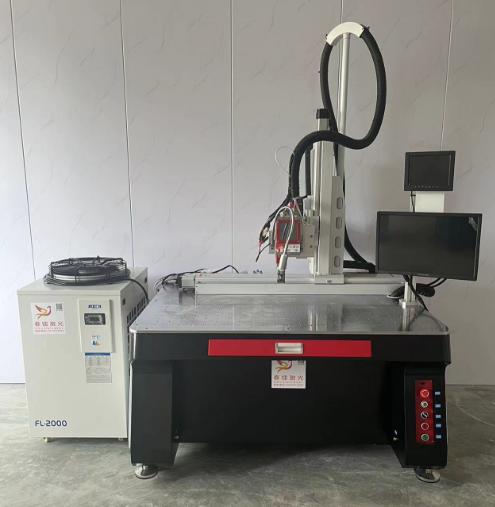

设备图片：
自动平台激光焊接机介绍：
自动平台激光焊接机采用先进的激光技术和控制系统，能够实现微米级的焊接精度，确保焊缝位置的准确性和一致性。
自动平台激光焊接机作为打造完美接缝的高科技解决方案，以其高精度、高效率、适用性和环保节能的特点，在现代制造业中发挥着重要的位置。现今不断发展和创新，自动平台激光焊接机将在更多领域展现出其独特的优势和价值。
主要特点：
1、激光焊接的速度非常快，通常可以在几秒到几分钟内完成焊接，提高了生产效率，缩短了加工周期。
2、激光焊接的精度非常高，可以达到0.1毫米以下的误差，适用于对焊接质量要求较高的精密零件和薄板焊接。
3、激光焊接的热影响区非常小，通常只有几毫米，减少了工件的变形和应力，保持了工件的原始性能和结构。
4、激光焊接的焊缝非常美观，焊缝宽度小、深度大，焊缝表面光滑、无瑕疵。
5、激光焊接是一种无接触、无噪音、无污染的焊接方式，不需要使用焊丝、焊剂等材料，减少了能源消耗和环境污染。
6、灵活性和定制化：平台激光焊接机可根据不同产品的焊接需求进行定制，满足个性化、多样化的生产要求
产品功能特性：
自动平台激光焊接机广泛应用于超精细加工市场，手机连接端，端子料带焊接，通信消费类电子，精密金属带材，铝材焊接，新能源锂电池，铜带，钢带等多个领域。
主要配置明细：
自动平台激光焊接机主要由激光器、激光焊接头、外置水冷机（冷却系统）、运动控制系统、滑台模组等部件组成
配置名称 | 配件型号 | 配件规格 | 品牌 |
激光振镜焊接头
| 主体结构 | 标准 | 镭志 |
自制风刀水冷装置吹气装置 | 标准 | ||
冷水机 | 冷水箱主体 | 2P 双温双控 |
激志 |
滤芯 | 标准 2P 滤芯 | ||
机台主体 | 结构工作范围 | 800×宽 400×⾼ 400MM | 春镭 |
激光器 | 2000W | 波长 1070NM |
创鑫 |
串口连接线 | RS232接口 | ||
（7.5-15）米光纤线 | 进口 50UM芯径光纤线 | ||
传动电机 | 伺服电机 | 标准 | 雷赛 |
光电限位 | 标准 | 欧母龙 | |
焊接软件 | 控制系统 | DA 多功能焊接控制软件 | 零壹 |
显示屏 | 显示器 | 17寸工业显示器 |
|
| CCD | 标准 |
|
机台技术参数
项目 | 技术参数 | |
最大加工尺寸 （mm） | 800*400mm | |
工件最大高度（mm） | 400mm | |
有效行程 | X 轴（mm） | 800mm |
Y 轴（mm） | 400mm | |
Z 轴（mm） | 400mm | |
定位精度 | X 轴（mm） | ±0.05mm |
Y 轴（mm） | ±0.05mm | |
Z 轴（mm） | ±0.05mm | |
重复定位精度 | X 轴（mm） | ±0.05mm |
Y 轴（mm） | ±0.05mm | |
Z 轴（mm） | ±0.05mm | |
快速定位速度 | X 轴（m/min） | 60m/min |
Y 轴（m/min） | 60m/min | |
Z 轴(m/min) | 15m/min | |
防护等级 | IP54 | |
激光参数
项目 | 技术参数 |
工作模式 | 连续/调制 |
激光功率（W） | 1500/2000/3000W |
激光波长 （nm） | 1070 |
最大调制频率（KHz） | 连续 |
激光模式 | Yv04 |
光束质量（M2） | ＜0.373 |
功率可调范围（%） | 0- 100 |
光纤长度（m） | （7.5-15 ）M |
冷却方式 | 水冷 |
工作温度(℃) | 25 |
长期工作稳定性（24h） | 良好 |
焦距 F（mm） | 200 |
焦点可调范围（mm） | -5—+5 |
额定功率（Kwh） | = 16KW |
工作环境要求
1 | 工作环境温度 | -20℃-40℃ |
2 | 相对湿度 | 10%-70% |
3 | 周边环境 | 通风 ，5 米内无冲击 |
4 | 电源电压 | 220v |
5 | 电源频率 | 50Hz |
6 | 接地类型 | 直接接地式 |
