设备名称：三轴振镜激光焊接机

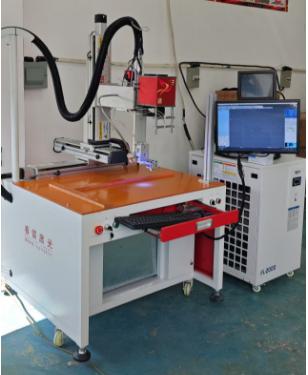

设备图片：
三轴振镜激光焊接机介绍：
三轴振镜激光焊接机选用当今国际先进的光纤激光器作为激光光源，专门针对高反射材料（铝）设计的激光器 ，结合本公司自主研发设计、制造的机床，具有很好的刚性、稳定性；主要针对快速精密焊接，光纤激光器具有很高的光束质量，高转换率，免维护，稳定可靠等运转成本低及体积小等一系列优点，是锂电激光焊接加工的首选设备。
主要特点：
1、光电转换效率可达 40% ，耗电少。
2、连续 1500W 纯光纤激光器。
3、焊接厚度0.2-1.5mm。
产品功能特性：
1、自主研发设计，稳定可靠寿命长。
2、国际一流品质光纤激光器，多年工业应用，寿命长，免维护。
3、高精密激光焊接头，进口光学镜片，聚焦精细，调整便捷，焊接完美。
4、数控系统操作简洁易学，对操作者要求低。
5、焊接方式输入多种格式，强大绘制和编辑图形功能。
6、专用焊接软件，焊接工艺专家，数据保存调用功能。
主要配置明细：
配置名称 | 配件型号 | 配件规格 | 品牌 |
滑台模组 | X*Y*Z轴 | 500*300*300mm | 可定制尺寸 |
X*Y*Z轴 | 800*400*400mm | ||
电机 | 步进 | □57〃 □86〃 |
|
伺服 | □400W □750W |
| |
激光振镜焊接头
| 主体结构 | 标准 | 镭志 |
冷水机 | 冷水箱主体 | 1.5P 双温双控 | 激志 |
滤芯 | 标准 1.5P 滤芯 | ||
激光器 | 1500W | 波长 1070NM | 创鑫 |
串口连接线 | RS232接口 | ||
(7.5-15)米光纤线 | 进口 50UM芯径光纤线 | ||
焊接软件 | 控制系统 | DA 多功能焊接控制软件 | 零壹 |
| 显示器 | 17寸工业显示器 |
|
激光参数
项目 | 技术参数 |
工作模式 | 连续/调制 |
激光功率（W） | 1500W |
激光波长 （nm） | 1070 |
最大调制频率（KHz） | 连续 |
激光模式 | Yv04 |
光束质量（M2） | ＜0.373 |
功率可调范围（%） | 0- 100 |
光纤长度（m） | (7.5-15)M |
冷却方式 | 水冷 |
工作温度(℃) | 25 |
长期工作稳定性（24h） | 良好 |
焦距 F（mm） | 200 |
焦点可调范围（mm） | -5—+5 |
额定功率（Kwh） | = 12KW |
工作环境要求
1 | 工作环境温度 | -20℃-40℃ |
2 | 相对湿度 | 10%-70% |
3 | 周边环境 | 通风 ，5 米内无冲击 |
4 | 电源电压 | 220v |
5 | 电源频率 | 50Hz |
6 | 接地类型 | 直接接地式 |
