设备名称：龙门连续振镜激光焊接机

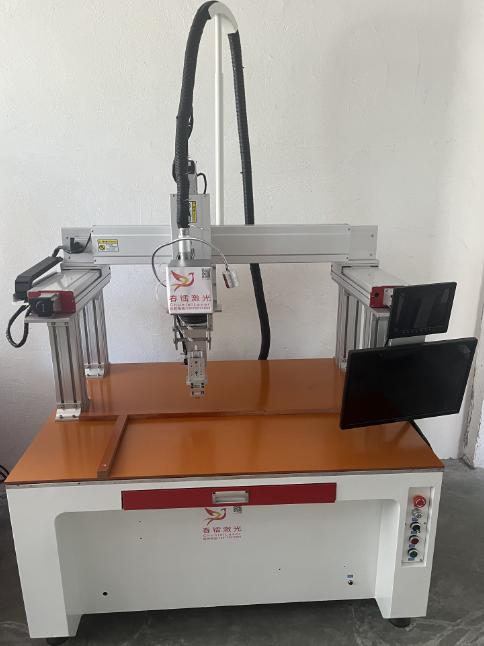

设备图片：
龙门连续振镜激光焊接机介绍：
龙门连续光纤激光焊接机选用当今国际最先进的光纤激光器作为激光光源，专门针对高反射材料（铝）设计的激光器 ，结合本公司自主研发设计、制造的龙门式机床，具有很好的刚性、稳定性； 以精密导轨传动运行，配置高响应伺服电机，精度高、速度快；主要针对快速精密焊接，光纤激光器具有很高的光束质量，高转换率，免维护，稳定可靠等运转成本低及体积小等一系列优点，是锂电激光焊接加工的首选设备。
主要特点：
1、光电转换效率可达 40% ，耗电少。
2、连续 3000W 纯光纤激光器。
3、精密伺服系统控制，保证焊接精度。
4、焊接厚度0.2-3.5mm。
产品功能特性：
1、自主研发设计、机床精度高，稳定可靠寿命长。
2、配备高响应、高精度伺服电机。
3、国际一流品质光纤激光器，多年工业应用，寿命长，免维护。
4、高精密激光焊接头，进口光学镜片，聚焦精细，调整便捷，焊接完美。
5、数控系统操作简洁易学，对操作者要求低。
6、焊接方式输入多种格式，强大绘制和编辑图形功能。
7、专用焊接软件，焊接工艺专家，数据保存调用功能。
主要配置明细：
配置名称 | 配件型号 | 配件规格 | 品牌 |
激光振镜焊接头
| 主体结构 | 标准 | 镭志 |
场镜 | 210/254 | ||
自制风刀水冷装置吹气装置 | 标准 | ||
冷水机 | 冷水箱主体 | 3P 双温双控 |
激志 |
滤芯 | 标准 3P 滤芯 | ||
机台主体 | 结构工作范围 | 800×宽 400×⾼ 400MM | 春镭 |
激光器 | 3000W | 波长 1070NM |
创鑫 |
串口连接线 | RS232接口 | ||
(7.5-15)米光纤线 | 进口 50UM芯径光纤线 | ||
传动电机 | 伺服电机 | 标准 | 雷赛 |
光电限位 | 标准 | 欧母龙 | |
焊接软件 | 控制系统 | DA 多功能焊接控制软件 | 零壹 |
| 显示器 | 17寸工业显示器 |
|
机台技术参数
项目 | 技术参数 | |
最大加工尺寸 （mm） | 800*400mm | |
工件最大高度（mm） | 400mm | |
有效行程 | X 轴（mm） | 800mm |
Y 轴（mm） | 400mm | |
Z 轴（mm） | 400mm | |
定位精度 | X 轴（mm） | ±0.05mm |
Y 轴（mm） | ±0.05mm | |
Z 轴（mm） | ±0.05mm | |
重复定位精度 | X 轴（mm） | ±0.05mm |
Y 轴（mm） | ±0.05mm | |
Z 轴（mm） | ±0.05mm | |
快速定位速度 | X 轴（m/min） | 60m/min |
Y 轴（m/min） | 60m/min | |
Z 轴(m/min) | 15m/min | |
防护等级 | IP54 | |
激光参数
项目 | 技术参数 |
工作模式 | 连续/调制 |
激光功率（W） | 3000W |
激光波长 （nm） | 1070 |
最大调制频率（KHz） | 连续 |
激光模式 | Yv04 |
光束质量（M2） | ＜0.373 |
功率可调范围（%） | 0- 100 |
光纤长度（m） | (7.5-15)M |
冷却方式 | 水冷 |
工作温度(℃) | 25 |
长期工作稳定性（24h） | 良好 |
焦距 F（mm） | 254 |
焦点可调范围（mm） | -5—+5 |
额定功率（Kwh） | = 16KW |
工作环境要求
1 | 工作环境温度 | -20℃-40℃ |
2 | 相对湿度 | 10%-70% |
3 | 周边环境 | 通风 ，5 米内无冲击 |
4 | 电源电压 | 380v |
5 | 电源频率 | 50Hz |
6 | 接地类型 | 直接接地式 |
